柴油發電機組控制面板操作圖解說明

當柴油發電機組出現安全保護停車時，柴油發電機組控制器面板顯示停機保護類型。停機保護類型有：發動機超速停機保護，油壓極低停機保護，水溫高停機保護，過流、欠電壓保護，過載、短路、缺相保護 。

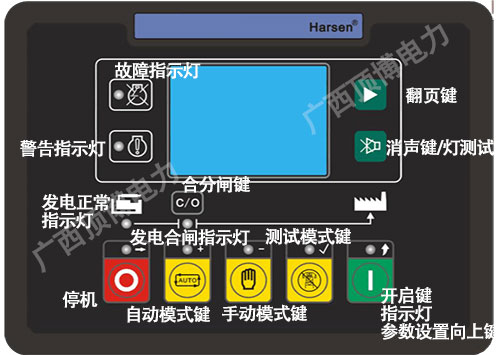

柴油發電機組控制面板操作圖解說明：整個面板分三部分：LCD顯示測量參數及運行狀態、公共警告/故障指示燈、操作按鍵和控制模式選擇鍵，發電機組的自啟動控制器,采用全新的外形結構，以客戶需求為關注,完善提高控制器的性能,使產品完全滿足發電機使用者或專業組裝廠對不同類型的發電機組自動控制需求。

翻頁鍵?

翻頁信息顯示/連續按此鍵2秒進入/退出參數設置菜單。

消聲鍵/燈測試

當控制器發生警告或故障時，報警蜂鳴器響，按此鍵響聲停止，再按此鍵，則取消消聲功能，如控制器仍處在故障狀態，報警蜂鳴器繼續響。消聲功能有效時，LCD顯示消聲符號。?連續按此鍵2秒，所有指示燈同時亮。

自動模式鍵/指示燈/參數設置增加“+”鍵

此鍵用于自動操作模式設置，控制器運行于自動模式時，鍵上側LED指示燈亮。控制器根據?“遙開信號”有效與否，來控制發電機啟動運行與停止。?當進入參數設置操作，此鍵用于增加數值/向下移動選擇。

手動模式鍵/指示燈/參數設置減少“-”鍵?

此鍵用于手動操作模式設置，控制器運行于手動模式時，鍵上側LED指示燈亮。控制器通過“START”和“STOP”鍵來控制發電機啟動運行與停止。?當進入參數設置操作，此鍵用于減少數值/向上移動選擇。

測試模式鍵/指示燈/參數設置確認“√”鍵?

此鍵用于測試操作模式設置，控制器運行于測試模式時，鍵上側LED指示燈亮。此時控制器模擬?“遙開信號”有效，來控制發電機啟動運行。?當進入參數設置操作，此鍵用于進入下一層子菜單/確認修改。

開啟鍵/指示燈/參數設置向上鍵

此建用于手動啟動運行發電機線。當控制器設置在手動操作模式時，按此鍵可啟動發電機，當進入參數設置操作，此鍵用于返回上一層菜單

停機、復位鍵、指示燈、參數設置位移鍵

此鍵用于手動停止發電機,控制器設置在手動操作模式時,長按此鍵兩秒以上,可停止發電機組。如果有故障輸出,輕按此鍵控制器可解除故障停機鎖定。當進入參數設置操作,此鍵用于移動參數的可設置位。 不管控制器運行于何種模式,“停機鍵”均有效。在“自動”或“測試”模 式時,長按此鍵兩秒以上, 可停止發電機組,控制器同時自動從 其它模式轉換為手動操作模式。

合分閘鍵

在手動操作模式時，用于發電開關的合、分閘

故障指示燈

當控制器發生停機故障時，故障指示燈亮

警告指示燈

當控制器發生警告時，警告指示燈亮

發電正常指示燈

當發電正常時，即發電電壓和頻率分別達到帶載電壓和帶載頻率后，指示燈亮

發電合閘指示燈

當發電開關合閘，發電供電時，指示燈亮，當發電合閘失敗時指示燈亮。
