什么是柴油機配氣相位？圖文解釋！

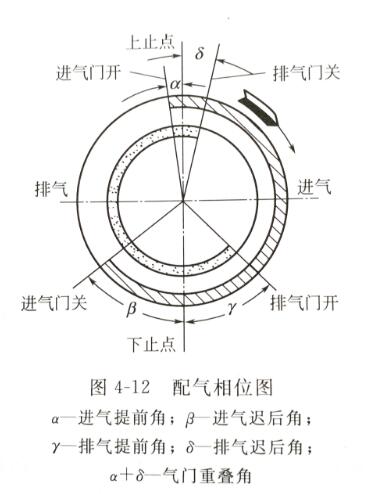

柴油機進排氣門的開啟和關閉時間，以及開啟的持續時間，用曲軸相對于上、下止點的角度來表示，稱為配氣相位或氣門正時。顯示各缸進排氣相位關系的環圖稱為配氣相位圖，如圖所示。

根據柴油機的工況和共同轉速，確定配氣相位。不同的柴油機有不同的氣門相位，配氣相位數值應通過實驗確定。

為了保證配氣相位的準確性，通常在曲軸和凸輪軸傳動機構之間設置一個特殊的標記。在裝配過程中，標記必須按照相關說明的要求對齊。

比如從進氣門開到上止點曲軸所轉過的角度稱作進氣提前角，用α表示。進氣門在進氣行程下止點之后關閉謂之晚關。從進氣行程下止點到進氣門關閉曲軸轉過的角度稱作進氣遲后角，用β表示。整個進氣過程持續的時間或進氣持續角為180°+α十β曲軸轉角。

一般數據為：α=0°~ 30°、β=30°~ 80°曲軸轉角。

排氣門在做功行程結束之前，即在做功行程下止點之前開啟，謂之排氣門早開。從排氣門開啟到下止點曲軸轉過的角度稱作排氣提前角，記作丫。排氣門在排氣行程結束之后，即在排氣行程上止點之后關閉，謂之排氣門晚關。從上止點到排氣門關閉曲軸轉過的角度稱作排氣遲后角，記作δ。整個排氣過程持續時間或排氣持續角為180。+γ+δ曲軸轉角。

一般數據為丁γ =40°- 80°、δ=0°~ 30°曲軸轉角。

以上關于“柴油機的配氣相位”相關知識介紹，希望對大家有幫助。廣西頂博電力設備制造有限公司不僅是專業的柴油發電機生產廠家，目前已經和眾多國內外知名柴油機品牌（康明斯、沃爾沃、道依茨、濰柴、上柴、玉柴等）達成戰略合作關系，產品質量有保障，歡迎蒞臨本廠參觀考察洽談合作。同時，頂博電力也是發電機行業的技術專家，歡迎需要了解更多相關知識朋友來電咨詢。
