無刷旋轉磁極式同步發電機基本結構--定子鐵芯及繞組介紹

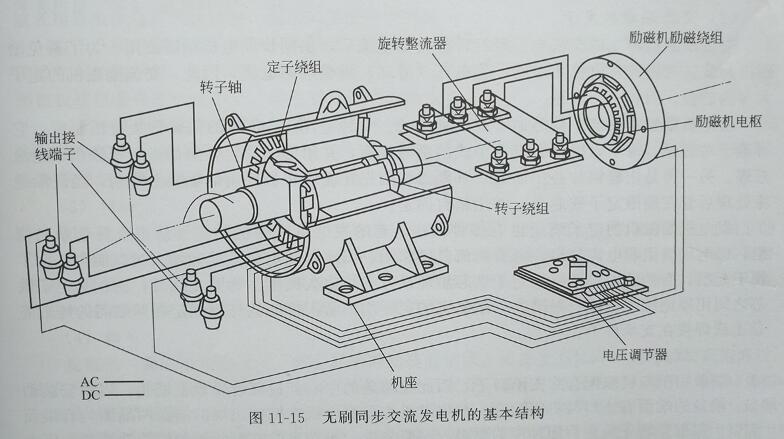

無刷旋轉磁極式同步發電機電樞是指子鐵芯及定子繞組是產生感應電勢和感應電流，而定子組成部分是機座、定子鐵芯和定子繞組。

①發電機的機座分為鑄鐵鑄造和鋼板焊接兩種，其作用來定電樞并和前后兩端蓋一道支承轉子。

機座內壁一般用筋條固定電樞，機座有螺孔、端蓋、底腳配合。機座的右側面或者位于機座上部有電源出線盒，為引出交流電源，其內裝有接線板，而且機座出線盒裝有勵磁調節器，用于調節勵磁電壓。

②定子鐵芯

定子鐵芯是發電機磁路的一部分。為了減少定子鐵心旋轉磁場引起的渦流損耗和磁滯損耗，定子鐵心使用0.5mm厚的磁性，兩側涂有絕緣漆的硅鋼片組成。定子鐵芯常采用扇形硅鋼片拼疊成，可以提高鐵芯材料的利用率。為了增加散熱面積，大容量發電機鐵芯通常沿著軸向長度設置有多個通風槽。

③定子繞組

定子繞組是發電機定子的電路。定子繞組由線圈組成，線圈采用高強度聚酯漆包圍銅線纏繞，并以一定方式連接在鐵芯槽內。導體的規格、線圈的匝數和并聯電路的數目由設計決定。導線繞組采用雙層、單層鏈和單層的形式。定子繞組埋入鐵心槽內，必須設置接地絕緣、層間絕緣、相間絕緣，以免發電機運行時出現短路故障。主要絕緣材料是聚酯薄膜無紡布復合箔，槽絕緣通常采用云母帶。

由于定子線圈在鐵芯槽內交變電磁力與平行線之間的電力作用，線圈可移動或振動，因此線圈必牢固。一般用玻璃布片作槽楔，將槽內線圈壓緊，用玻璃纖維帶將兩端綁緊，然后將整個電樞絕緣，使電樞成為一個堅固的整體。
