簡述三相交流發電機的接線方法

三相交流發電機通常由定子、轉子、端蓋、電刷、機座及軸承等部件構成。定子由機座、定子鐵芯、線包繞組、以及固定這些部分的其他結構件組成。轉子由轉子鐵芯、轉子磁極(有磁扼.磁極繞組)、滑環、(又稱銅環.集電環)、風扇及轉軸等部件組成。

三相交流發電機的接線方法：三相電機三種種接線運行方式，一種為星形（Y）接法，電機內部三相定子繞組的首或尾端連接，另一端三相分別通入U.V.W三相交流電運行，適用于三千瓦及以下的三相異步感應式電動機。第二種為三角形（△）接法，即將三相定子繞組的首尾對應連接，一相繞組的首端與第三相繞組的尾端連接可視為U相，第二繞組首端與一繞組的尾端相連接可為V相，廠家頂博電力第三繞組首端與第二繞組的尾端相連接可為W相，分別通入U.V.W三相交流電源運行，適用于4kw及以上的三相異步感應式電動機。但對電動機的接線方法應按實際銘牌接線為準。

一般三相交流電動機接線架上都引出六個接線柱，當電動機牌上為星型接法時，D6，D4，D5相連接。其余D1，D2，D3接電源；當是三角形接法時，D6與D1連接，D4與D2連接，D5與D1連接，然后D1，D2，D3接電源。

第二種為直接連接供電的方式是將發電機三組線圈輸出的每相交流電壓分別用兩根導線向我們的用戶供電。這種供電方式共需要用到六根供電導線，假如供電的距離比較長的話，則不易用這種方式，因為這樣供電成本非常高。

第三種三角形連接供電是將發電機的三組線圈首末端依次連接在一起，連接方式呈三角形，在三個連接點各接出一根線（U相線、V相線、W相線），將這三根線按上圖所示的方式與我們的用戶連接，三組線圈上的電壓就分別提供給各自的用戶。在這種供電方式中，發電機三組線圈連接成三角形，并且采用三根線傳送三相電壓，所以我們把它叫作三相三線制三角形連接供電方式。

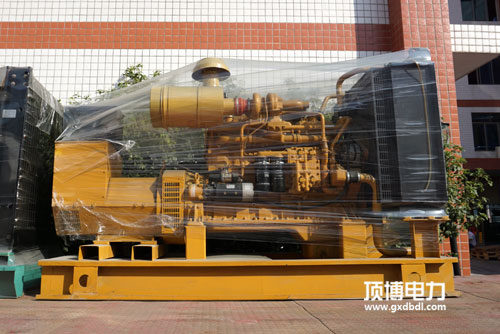

頂博電力生產固定式柴油發電機組、移動式柴油發電機組、靜音、箱式電站、車載電站、高壓機組、無人值守全自動機組、多臺并機機組等，并可根據客戶要求設計制造特殊的規格型號，技術力量雄厚，生產設施齊全、檢測手段完善，多年來一直致力于柴油發電機組的研發生產。公司始終以滿足客戶需求為主要目的，服務于全國各地區，能夠滿足各類用戶的需求，公司的誠信、實力和產品質量都獲得業界的認可。http://www.yokohama-ichiba.com
